Che cos'è un antivibrante?
Principi fisici, tipologie e criteri di scelta
Ogni sistema meccanico in movimento genera vibrazioni. Se non controllate, queste si trasmettono alle strutture, generano rumore, accelerano l'usura e riducono la precisione. L'antivibrante è il componente che interrompe questa trasmissione — ma sceglierlo correttamente richiede la comprensione dei principi fisici che ne governano il funzionamento.
Definizione tecnica di antivibrante
Un antivibrante è un componente meccanico progettato per isolare o smorzare le vibrazioni generate da una sorgente dinamica, riducendone la trasmissione alla struttura di supporto circostante.
Dal punto di vista ingegneristico, si tratta di un elemento elastico interposto tra due corpi — tipicamente tra il macchinario vibrante e la struttura su cui è installato — che modifica la risposta dinamica del sistema introducendo elasticità controllata e capacità di dissipazione energetica.
Il risultato pratico è una riduzione misurabile dell'energia vibratoria trasmessa, espressa come isolamento percentuale: un antivibrante ben dimensionato può ridurre la trasmissione di vibrazioni dal 85% al 98%, a seconda della tecnologia impiegata e delle condizioni operative.
Principi fisici: il modello massa–molla–smorzatore
Il comportamento di un antivibrante si basa su un modello fisico fondamentale della meccanica delle vibrazioni: il sistema massa–molla–smorzatore. Comprendere questo modello è essenziale per interpretare correttamente qualsiasi dato tecnico di un antivibrante.
Elasticità e rigidezza
L'elemento elastico dell'antivibrante si deforma sotto carico statico e dinamico. La sua rigidezza k (espressa in N/mm) determina la frequenza naturale fn del sistema sospeso: più bassa è la rigidezza, più bassa è la frequenza naturale e più efficace è l'isolamento alle basse frequenze.
Smorzamento
Lo smorzamento è la capacità del materiale di dissipare energia vibratoria convertendola in calore, invece di trasmetterla o immagazzinarla come energia elastica. Il fattore di smorzamento D varia significativamente tra le tecnologie: alto negli elastomeri (3–8%), trascurabile nelle molle metalliche (<0,5%), intermedio nelle funi in acciaio (5–15%).
La zona di isolamento
L'isolamento vibrazionale efficace si ottiene solo quando la frequenza di eccitazione supera un valore soglia preciso rispetto alla frequenza naturale del sistema:
Condizione di isolamento: fd > √2 × fn ≈ 1,41 × fn
Al di sopra di questa soglia, l'antivibrante riduce attivamente la trasmissione di vibrazioni
Al di sotto di questa soglia — e in particolare nella zona di risonanza (fd = fn) — il sistema può invece amplificare le vibrazioni anziché attenuarle. Un antivibrante mal dimensionato è quindi potenzialmente peggio dell'assenza di antivibrante.
Come agisce nella pratica
Senza antivibrante, le vibrazioni generate dalla macchina si trasmettono integralmente alla struttura. Con l'antivibrante correttamente dimensionato, la trasmissione si riduce drasticamente:
Le tre principali tipologie di antivibranti
Esistono tre grandi famiglie tecnologiche di antivibranti, ciascuna con un proprio campo di applicazione ottimale. La scelta tra di esse non è mai arbitraria: dipende dalla frequenza operativa, dalla massa del sistema, dalle condizioni ambientali e dai requisiti di durata. Per un confronto tecnico completo, consulta la nostra guida comparativa tra gomma, molla e fune inox.

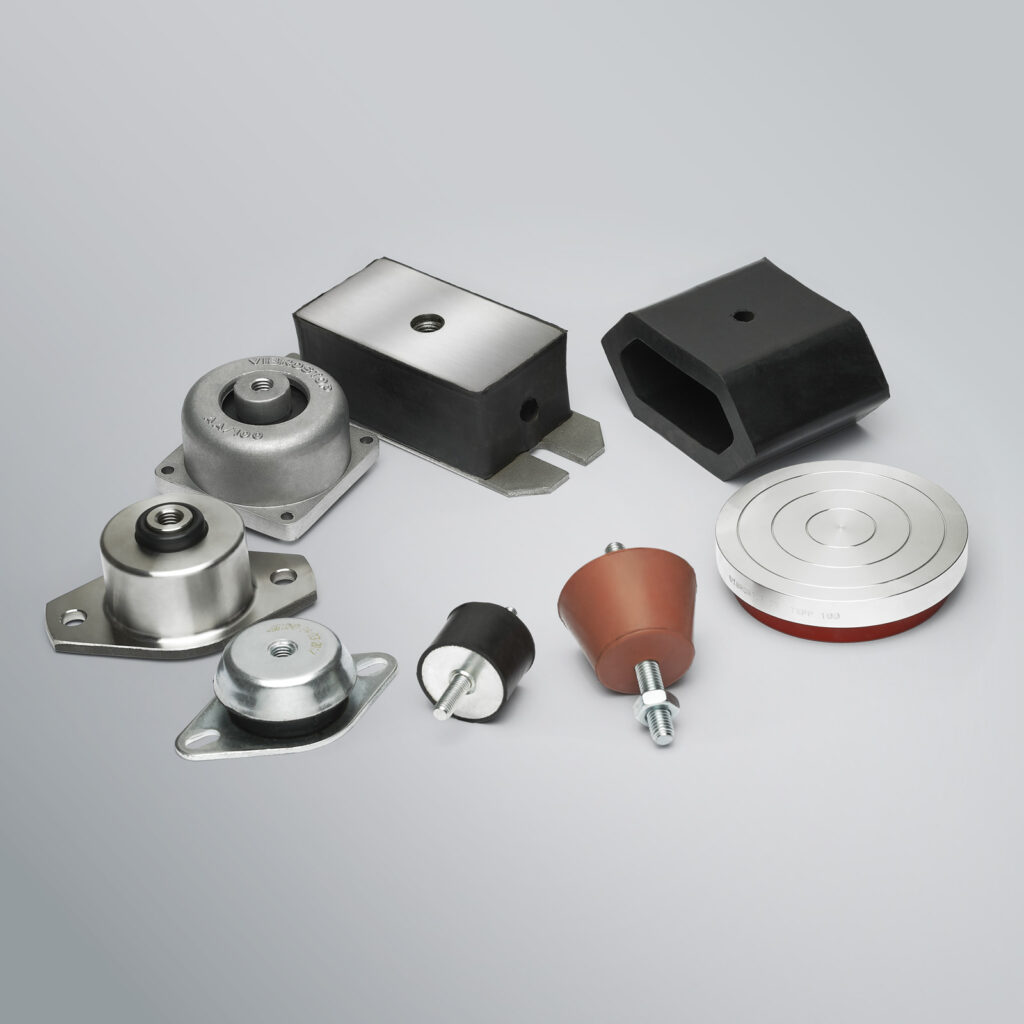

Elevato smorzamento, compatto, economico. Frequenza naturale 8–25 Hz. Ideale per HVAC, compressori, ventilatori e macchinari industriali leggeri.
Scopri i prodotti

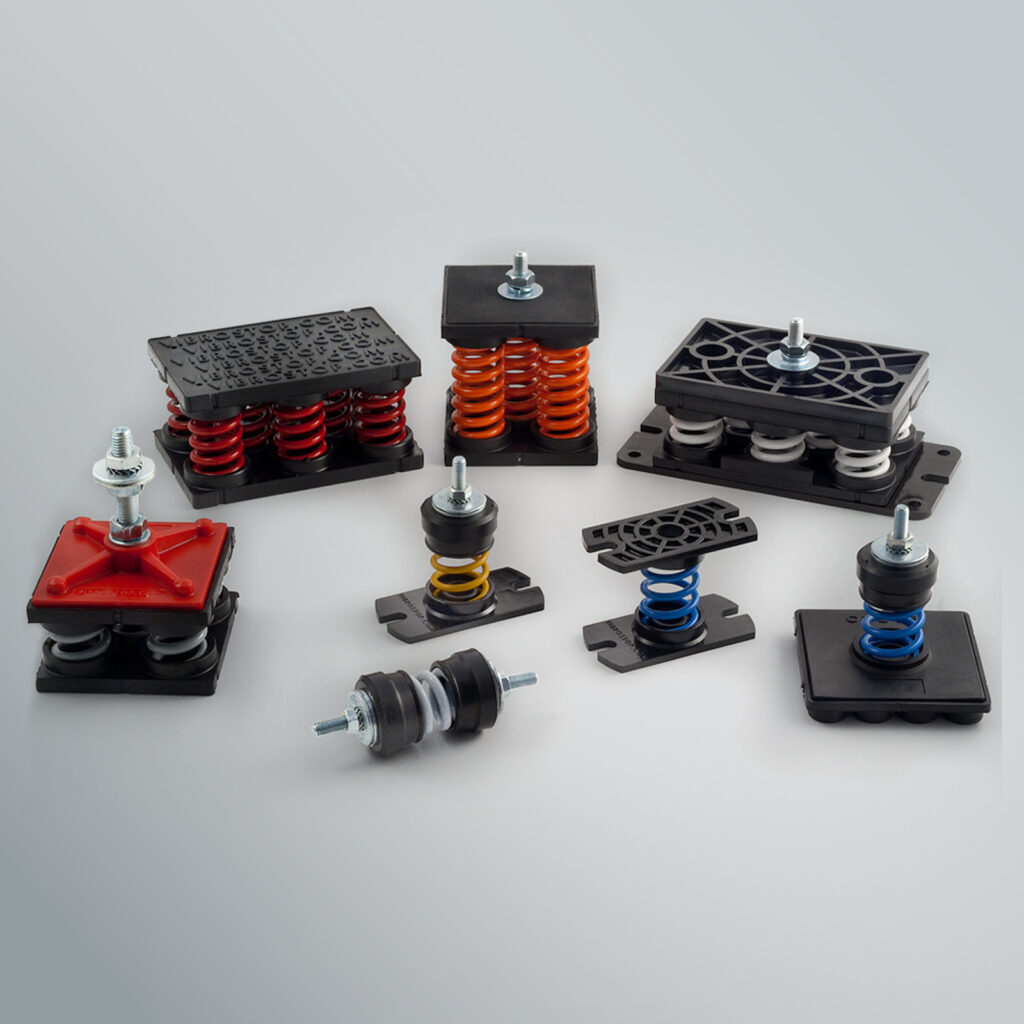

Ottimo isolamento alle basse frequenze (1–3 Hz), alta capacità di carico, lunga durata. Indicato per macchine pesanti, centrali e impianti energetici.
Scopri i prodotti
Multidirezionale, resistente alla corrosione, operativo da –60 a +250 °C. Per applicazioni navali, aerospaziali, militari e ambienti severi.
Scopri i prodotti| Parametro | Gomma / Elastomero | Molla Elicoidale | Fune Inox |
|---|---|---|---|
| Smorzamento (D) | Alto (3–8%) | Trascurabile (<0,5%) | Medio (5–15%) |
| Frequenza naturale tipica | 8 – 25 Hz | 1 – 3 Hz | 5 – 50 Hz |
| Isolamento basse frequenze | Medio | Molto alto | Alto |
| Capacità di carico | Media | Alta | Variabile |
| Range temperatura operativa | –20 / +80 °C | –40 / +150 °C | –60 / +250 °C |
| Resistenza alla corrosione | Limitata | Media | Molto alta |
| Durata operativa tipica | 5–10 anni | 15–25 anni | 25–30+ anni |
| Costo relativo | Basso | Medio | Medio-alto |
Dove si utilizzano gli antivibranti
Gli antivibranti trovano applicazione in qualsiasi contesto in cui un sistema meccanico genera vibrazioni che non devono essere trasmesse alla struttura circostante o agli utenti. I settori di impiego sono estremamente diversificati:
Criteri tecnici per la scelta corretta
La selezione di un antivibrante non può basarsi su criteri empirici o sul semplice confronto di prezzi. Richiede un'analisi strutturata che parte dai dati operativi reali del sistema da isolare. I parametri fondamentali da valutare sono:
- Frequenza di eccitazione (fd) — ricavata dalla velocità di rotazione del macchinario (rpm ÷ 60 = Hz). È il parametro più critico: determina quale tecnologia è adatta e quale frequenza naturale deve avere la sospensione.
- Massa totale e distribuzione del carico — la massa del macchinario divisa per il numero di punti di supporto determina il carico per antivibrante e la deflessione statica attesa.
- Livello di isolamento richiesto — espresso come isolamento percentuale target (es. 90%, 95%, 98%). Da questo si ricava il rapporto fd/fn necessario.
- Condizioni ambientali — temperatura, umidità, presenza di agenti corrosivi o chimici. Determinano se l'elastomero è idoneo o se è necessario ricorrere all'acciaio inox.
- Presenza di shock o carichi impulsivi — se il sistema è soggetto a urti, è necessario un antivibrante con capacità di assorbimento energetico, non solo di isolamento.
- Durata e requisiti di manutenzione — per installazioni inaccessibili o critiche, la vita utile del componente è un parametro decisivo quanto le prestazioni vibrazionali.
